航天发动机尾喷管材料模压成型油温机案例

案例介绍

火箭发动机喷管的典型使用环境是工作温度高、使用时间较短、气流冲刷强。为阻止喷管内的热量迅速传递到火箭外壳而致使其失效。须选用隔热效果好、耐瞬时烧蚀性强的材料作为火箭发动机喷管的内衬材料。如硅氧玻璃纤维布和铵酚醛树脂作为耐热内衬的原材料高硅氧玻璃布切成碎布片作增强材料，用模压工艺成型。

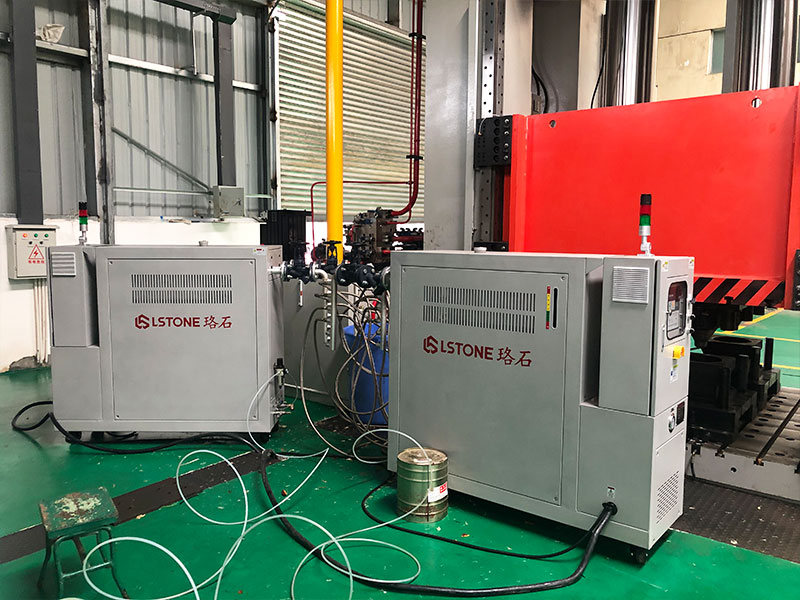

案例现场

航天发动机尾喷管材料模压成型油温机案例

选用设备

产品名称：高温油温机

机器型号：EUOT

加热功率：36KW

制冷能量：99.19KW

控温范围：0℃~300℃

设备配置：阶梯控温，带吹气回油，带冷却。

案例特点

配套液压机使用，选用装模温度为90℃，升温速度30℃/h，120℃时保温1h，最高模压温度180℃，保温时间2h，初始压力为10MPa，成型压力为25MPa，加压时机定为120℃时加压。不同的工艺阶段需要不同的温度，所以模温机需要配置阶梯控温，并且为客户改善换模具有油污的问题。
